低时序内存需要更高电压吗

低时序内存不一定需要更高电压，但当前主流超低时序DDR5产品（如全何XSky CL26、七彩虹iGame C28）普遍采用1.4V–1.45V工作电压，略高于JEDEC标准的1.1V DDR5默认电压。这一设计是在保持信号完整性与稳定性的前提下，为压缩CL值所作的工程权衡——更紧的时序意味着内存控制器需在更短周期内完成读写校验，适当提升电压可增强信号余量、降低误码率，尤其在高频（5600–6400MHz）与高密度（32GB/单条）场景下尤为关键。金士顿LoVo等低电压方案则证明技术路径存在多样性，其通过优化颗粒选型与电路设计，在DDR3时代即实现1.35V下CL9稳定运行。当前行业趋势显示，电压与时序并非线性绑定，而是由颗粒体质、PCB布线、供电设计及平台兼容性共同决定的系统级结果。

一、电压提升的底层逻辑在于信号完整性保障

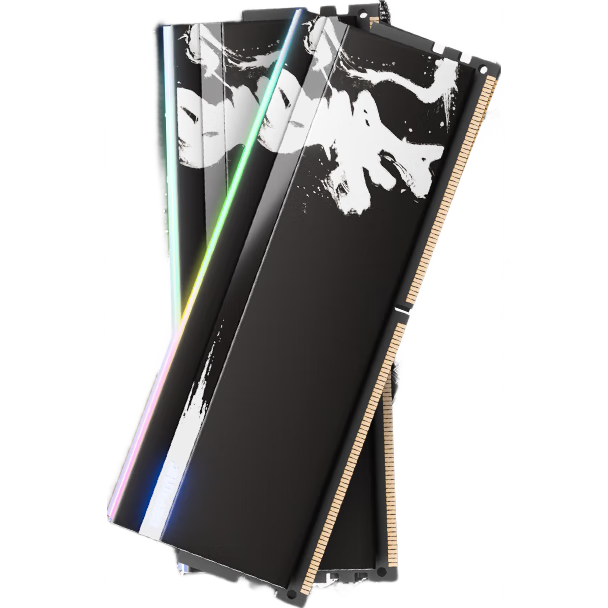

内存时序（如CL值）本质上反映的是DRAM颗粒响应指令所需的最小周期数，而压缩这一周期必须确保数据在更短窗口内完成建立、保持与采样。当频率升至5600MHz以上且时序压至CL26–C28区间时，信号边沿抖动加剧、噪声容限收窄，此时适当提高DRAM VDD/VDDQ电压（如从1.1V升至1.4V），可增强驱动能力、改善信噪比，并为内存控制器提供更充足的判决余量。全何XSky与七彩虹iGame影系列均采用SK海力士A-Die等高体质颗粒，在1.4–1.45V下实现稳定低时序，正是基于该颗粒在高压下的延迟敏感度优化与纠错能力提升，而非简单粗暴加压。

二、低电压低时序方案依赖全链路协同优化

金士顿LoVo系列在DDR3时代即以1.35V达成CL9，其核心在于颗粒筛选严苛、PCB叠层设计精良、供电回路纹波控制优异，同时配合主板内存控制器的精细校准算法。当前DDR5平台中，部分厂商正通过改进封装工艺（如TSV硅穿孔）、优化终端电阻匹配及引入动态电压调节技术（DVS），在不牺牲时序的前提下将工作电压控制在1.25V左右。这类方案对颗粒一致性要求极高，量产成本上升，故尚未成为主流，但已出现在部分OEM定制模组中。

三、用户实际操作需兼顾平台限制与散热冗余

若手动调整BIOS中DRAM Voltage参数，建议以0.05V为步进微调，每次保存后运行MemTest86或TM5压力测试至少30分钟；Intel平台务必避免VDDQ超过1.45V，AMD平台则需关注SOC电压联动影响；同时须确认散热马甲导热垫覆盖率与风道通畅性，因1.4V下模组满载功耗较1.1V状态提升约18%，表面温度可能升高12–15℃。

综上，低时序与高电压之间是工程取舍关系，而非必然因果，技术演进正持续拓宽低压高性能的实现边界。
